آموزش نصب ریسه نواری LED در لاین نوری به صورت مرحله به مرحله
- مدیر
- آموزش, وبلاگ آتش لایت لاین نوری
- 1403/09/17
با آتش لایت خیالتان از
|
راحت است
| نوع ریسه نواری | نکات کلیدی در نصب |
|---|---|
| ریسه LED معمولی (Single Color, 12/24V) |
- رعایت قطبیت (+ و -) - استفاده از آداپتور متناسب با توان (Watt/meter × طول) - نصب روی سطح فلزی یا آلومینیومی برای دفع حرارت - برش فقط در محل نشانه قیچی |
| ریسه ضدآب (Waterproof IP65/IP67/IP68) |
- اطمینان از آببندی محل برش با چسب سیلیکونی یا هیتشرینک - انتخاب سطح مقطع کابل ضخیمتر برای طول زیاد - استفاده در فضای باز با کانال آلومینیومی ضدزنگ - جلوگیری از خم بیش از حد (شکستن لایه سیلیکونی) |
| ریسه RGB (سه رنگ) |
- نیاز به کنترلر RGB و ریموت/ماژول WiFi - استفاده از آداپتور قویتر چون مصرف بالاتر است - رعایت اتصال 4 پین (V+, R, G, B) - استفاده از Amplifier برای طولهای بالای 5 متر |
| ریسه RGBW (چهار رنگ: RGB + White) |
- نیاز به کنترلر 5 پین (V+, R, G, B, W) - انتخاب منبع تغذیه پرقدرتتر - اتصال صحیح کانال سفید مجزا برای نور طبیعیتر - توصیه به سیمکشی دوبل در طولهای زیاد |

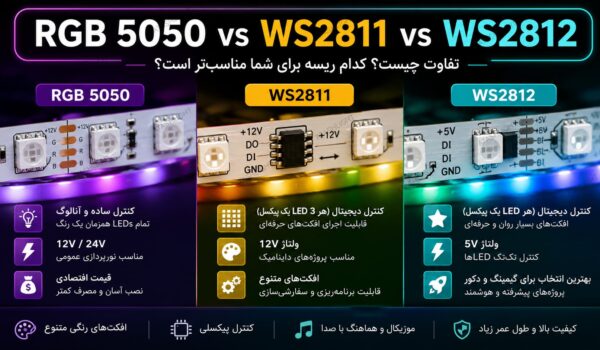

| ریسههای آدرسپذیر (مانند WS2811/WS2812/SK6812) |
- نیاز به کنترلر مخصوص (SP611, SP108, Arduino و …) - هر LED جریان مستقل دارد (≈60mA در RGB کامل) - سیم دیتای کوتاه و نزدیک به کنترلر باشد - حتماً خازن 1000µF و مقاومت 330Ω روی ورودی دیتا نصب شود - تغذیه تزریقی (Power Injection) در طولهای بالاتر از 5 متر |

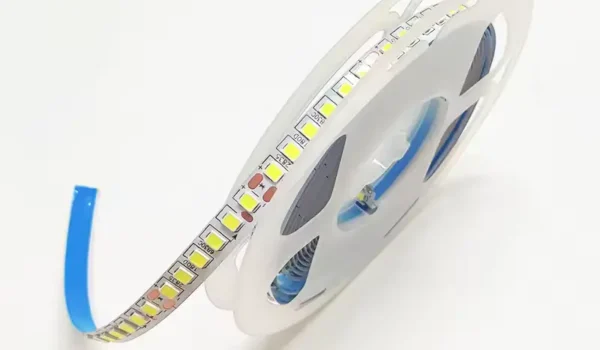

| ریسه جریان ثابت (Constant Current Strip) |
- قابلیت نصب طولانیتر بدون افت نور - حتماً با درایور جریان ثابت سازگار نصب شود - عدم نیاز به تزریق تغذیه مکرر - مناسب پروژههای حرفهای و متراژ بالا |
| ریسه ولتاژ بالا (AC 220V) |
- نیاز به درایور یا پل دیود داخلی - نصب سادهتر با دوشاخه مستقیم به برق شهر - برش فقط در محل مشخص (هر 1 متر یا 50cm) - حتماً از عایق حرارتی و ایمنی (Earth/Ground) استفاده شود - مناسب محیطهای خارجی طولانی |
آموزش نصب ریسههای نوری LED به صورت مرحله به مرحله
ریسه نواری LED یکی از بهترین انتخابها برای لاین نوری یا همان لاینر جهت نورپردازی داخلی و بیرونی هستند. این محصولات به دلیل مصرف انرژی کم، طول عمر بالا و توانایی در ارائه نور جذاب و متنوع، مورد توجه بسیاری از افراد قرار گرفتهاند. اگر شما هم قصد نصب ریسه نواری ال ای دی LED را دارید، در این مقاله بهطور کامل و مرحلهبهمرحله نحوه نصب این ریسهها را به شما آموزش خواهیم داد. همچنین نکات مهمی را برای نصب ایمن و بهرهوری بیشتر از ریسههای نوری بررسی خواهیم کرد.
مرحله ۱: بررسی و آمادهسازی ابزارهای مورد نیاز جهت اجرای ریسه نواری برای لاین نوری
قبل از اینکه به نصب ریسههای ال ای دی نواری LED بپردازید، نیاز است ابزارهای لازم را تهیه کنید. این ابزارها برای نصب صحیح و ایمن ریسهها ضروری هستند. برخی از ابزارهای مورد نیاز عبارتند از:
ریسه نواری LED (با طول و تعداد LED مناسب با فضای مورد نظر)
سوییچینگ اسلیم یا آداپتور یا درایور (مناسب برای ولتاژ ثابت و جریان ثابت ریسه)
چسب دوطرفه یا چسب سیلیکون کافوتر 704 مخصوص برای چسباندن ریسهها
سیمهای برق (در صورت نیاز برای اتصال به منبع برق)
سیمکشی و اتصالات و متعلقات مانند سر سیم و رابط های 90 درجه ، 180 درجه (برای اتصال ریسه ها به همدیگر و ریسه نواری به برق)
هویه ، قلع با کیفیت انبردست و سیمچین (برای لحیم کاری ، بریدن سیمها و اتصال صحیح ریسه ها)
گیره لحیم کاری ، روغن لحیم ، دستکش ایمنی (این لوازم بسته به میزان دقت و تمیز کاری و کیفیت برای جلوگیری از آسیب)
مرحله ۲: انتخاب محل نصب ریسه نواری و انتخاب قاب لاین نوری
قبل از شروع نصب، باید مکان نصب لاین نوری یا همان لاینر نورخطی را بهدقت انتخاب کنید. نکات زیر را هنگام انتخاب مکان نصب در نظر بگیرید:
1. محل نصب و دسترسی به برق: مطمئن شوید که مکان انتخابی از چه جنسی میباشد سقف ، دیوار ، کنج یا آویز از چه جنسی است کناف ، گچ ، سیمان و آیا به راحتی به برق دسترسی دارید و فضای مورد نیاز درصورت انتخاب از ریسه های 12 یا 24 ولت برای جاگذاری ترانس منبع تغذیه به چه شک است.
2. نوع نورپردازی: اگر قصد دارید ریسهها و لاینر را برای نور اصلی یا مکمل محیط دکوراسیون و یا نورپردازی مخصوص استفاده کنید، محل نصب باید به گونهای باشد که نور بهخوبی پخش شود.و یک ایده از طرح اولیه و اندازه ها بر روی کاغذ رسم کنید تا از ابتدا و قبل از شروع به کار عملی محاسبات انجام شده باشد.
3. اتصال به ترانسفورماتور: در صورتی که از ریسههای ۱۲ ولت یا ۲۴ ولت استفاده میکنید، باید محل نصب ترانسفورماتور نیز نزدیک به ریسهها باشد.
مرحله ۳: آمادهسازی ریسهها برای نصب
ریسههای نواری LED معمولاً بهصورت رولهای بلند 5 ، 10 ، 20 متری و انعطافپذیر پشت چسب دار عرضه میشوند. قبل از شروع نصب، ریسهها را از رول خارج کنید و مطمئن شوید که طول ریسه به اندازه کافی برای فضای مورد نظر شما مناسب است. برای بریدن ریسه، به نقاط برش که معمولاً روی ریسهها مشخص شده توجه کنید. برش در غیر این صورت ممکن است باعث آسیب به مدار داخلی ریسهها شود.
مرحله ۴: اتصال ریسهها به برق
یکی از مهمترین بخشهای نصب ریسههای نواری، اتصال آنها به منبع برق است قبل از نصب بر روی پوفیل ها ابعاد و اندازه ای برش خورده را تست کنید تا از بابت اتصالات و لحیم کاری درست و اصولی اطمینان حال کنید. برای این کار باید به نکات زیر توجه کنید:
1. انتخاب منبع تغذیه مناسب ( سوییچینگ 12 یا 24 ولت ، درایور جریان ثابت 300MA ، و سیم برق 220 ولت ):
انتخاب منبع تغذیه مناسب نوع و مدل برای ریسه نواری ضروری است. ریسههای نواری با ولتاژ ۱۲ ولت یا ۲۴ ولت نیاز به سوییچینگ باریک (اسلیم)دارند که برق ورودی ۲۲۰ ولت را به ولتاژ مناسب تبدیل کند.
اگر ریسه شما ۱۲ ولت است، از ترانس سوییچینگ ۱۲ ولت استفاده کنید.
اگر ریسه شما ۲۴ ولت است، از ترانس سوییچینگ ۲۴ ولت استفاده کنید.
2. اتصال سیمها به منبع تغذیه : سیمهای برق را به ترانسفورماتور متصل کنید. برای این کار از سیمهای مقاوم و با کیفیت استفاده کنید تا خطرات احتمالی جلوگیری شود.
3. اتصال ریسه به منبع تغذیه: بهطور معمول، ریسهها بهوسیله رابط و اتصالات مخصوص به ترانس متصل میشوند. اطمینان حاصل کنید که اتصالات محکم و ایمن باشند.
مرحله ۵: نصب ریسهها بر روی سطح قاب لاین نوری یا سطح مورد نظر شما
ریسههای نواری LED معمولاً به راحتی روی دیوار یا سقف نصب میشوند. این ریسهها معمولاً دارای چسب دوطرفه M3 هستند که برای نصب بهراحتی میتوانید آنها را به سطح بچسبانید. همچنین در صورتی که سطح نصب صاف نباشد، میتوانید از نوار چسب مخصوص استفاده کنید. نکات زیر را هنگام نصب در نظر بگیرید:
1. سطح نصب صاف و تمیز باشد: سطحی که ریسهها روی آن نصب میشوند باید تمیز و صاف و بدون چربی باشد. در صورتی که سطح نصب کثیف باشد، چسبها به درستی نمیچسبند. دمای سرد سطح مورد نصب نیز به چسیبیدن ریسه نواری ها تاثیر مستقیم دارد.
2. نصب ریسهها به صورت یکنواخت: ریسهها را بهصورت یکنواخت روی سطح بچسبانید. بهتر است ریسهها را به صورت خطی و بهطور مرتب در کنار هم نصب کنید. و برای اینکار از غلطک مخصوص استفاده کنید زیرا اگر از نوک وسایل فلزی دیگر استفاده کنید باعث اسیب دیدن چیپ ها و قطعات دیکر ریسه میشود و با نوک انگشتان هم نمیشود چون ممکن است دست خودتان آسیب ببیند پس پیشنهاد ما به شما برای یک فشار یکنواخت و سرتاسری استفاده از غلطک لاینر است.
3. پیشبینی فضای اضافی: هنگام نصب، برای پیچیدن ریسهها در اطراف گوشهها و یا دور دربها، فضای کافی بگذارید.
یا از فنون و روش های مختلف که در همین بخش وبلاگ بخش آموزش سایت قرار گرفته استفاده کنید.
مرحله ۶: تست عملکرد ریسهها
پس از نصب ریسهها و اتصال آنها به برق، نوبت به تست عملکرد میرسد. برای این کار:
1. اتصال برق به منبع تغذیه سوییچینگ اسلیم یا درایور: مطمئن شوید که همه اتصالات برق به درستی انجام شدهاند.
2. تست روشن شدن ریسهها: ریسهها را روشن کنید و بررسی کنید که تمامی بخشها به درستی روشن شوند. در صورتی که ریسهها روشن نشدند، ممکن است اتصال اشتباهی انجام شده باشد. و گاهی یک نقطه اتصال که به اصطلاح قلع سرد شده باشد باعث ایراد در کل کار میشود به همین منظور از قلع، نوک هویه و دستگاه هویه با کیفیت و با وات مناسب استفاده کنید.
مرحله ۷: ایمنی و نکات پایانی
اطمینان از استفاده از تجهیزات ایمن: استفاده از تجهیزات ایمن مانند قاب درایور یا وارنیش کردن آنها ، استفاده از سوییچینگ های مخصوص و استاندارد ب پاور فاکتور 85% و سیمهای استاندارد برای نصب ریسههای نواری ضروری است.
عدم استفاده از ریسههای معیوب: اگر ریسهها یا ترانسفورماتور معیوب هستند، از آنها استفاده نکنید و آنها را تعویض کنید.
پرهیز از بارگذاری زیاد: ریسهها را بیش از حد تحت بار نگذارید. هر ریسه میزان خاصی از جریان را پشتیبانی میکند.
نتیجهگیری:
نصب ریسههای نواری LED بهراحتی و با رعایت نکات ایمنی انجام میشود. با استفاده از این راهنما میتوانید بهطور صحیح ریسه نواری خود را در قاب لاینر یا سطح مورد نظر خود نصب کنید و از نورپردازی شیک و جذاب برای فضای مورد نظر خود لذت ببرید. همیشه به یاد داشته باشید که استفاده از تجهیزات استاندارد و بررسی دقیق اتصالات، میتواند ایمنی و بهرهوری سیستم روشنایی شما را تضمین کند.
نکته:
ریسه های 12 ولت هر 5 متر را بدون افت نور و ولتاژ میتوانیم به صورت استاندارد روشن کنیم و اگر ریسه با سیم بلندی از منبع تغذیه قرار بگیرد همان سیم مصرفی از تغذیه تا ریسه هم باعث افت ولتاژ میشود لذا بهتر است برای مسیر و طول های بلند تر از ریسه های 24 ولت استفاده کنیم .
دراین جدول بر اساس ولتاژ و تراکم ال ای دی در یک متر ریسه نواری ها میزان جریان مصرفی و توان هر ریسه مشخص شده است
| مدل ریسه | متر/LEDتعداد | آمپر/متر | وات/متر |
|---|---|---|---|
| نواری12ولت تراکم120 | 120 عدد | 1 آمپر | 14 وات |
| نواری12ولت تراکم240 | 240 عدد | 1.3 آمپر | 16 وات |
| نواری12ولت تراکم320 | 320 عدد | 1.5 آمپر | 18 وات |
| نواری24ولت تراکم120 | 120 عدد | 0.8 آمپر | 14 وات |
| نواری24ولت تراکم240 | 240 عدد | 1 آمپر | 18 وات |
| نواری24سی او بی تراکم480 | 480 عدد | 0.3 آمپر | 24 وات |
| نواری24ولت تراکم560 | 560 عدد | 0.7 آمپر | 28 وات |
| نواری24ولت رانینگ یا رونده | 120 عدد | 1 آمپر | 14 وات |
| نواری12ولت RGB 60 | 60 عدد | 0.8 آمپر | 14 وات |
لینک ویدیوی آموزشی نصب سنسور پله در آپارات
نصب لاین نوری پله
لینک ویدیوی آموزشی نصب ریسه نواری 3 حالته در یوتوب ( با قندشکن وارد شوید)
آموزش نصب ریسه نواری 3 حالته رنگ متغیر جریان ثابت و ست مردن ریموت و اپلیکیشن با درایور 3 حالته
Discussion · 12 comments
باتشکر مطلب خیلی خوب بود،اگر نحوه ی اتصال بیشتر از ۵متر را برامون توضیح بدین ممنون میشیم با سوییچینگ
سلام ارادت ممنون از نظر تون ، نحوه اتصال و توضیحات کامل برای نداشتن افت ولتاژ اگر منظور جنابعالی هست ویدیو تهیه شده و در یوتوب قرار دادیم
اینم لینک توضیحات تصویری جلوگیری از افت ولتاژ برای ۵ متر و بیشتر
https://youtu.be/rwOiyjRHRFs?si=zE_E47AivrXrmIIO
اگر موفق به دیدن شدید ، اگر نشدید داخل یوتوب کلمه آتش لایت رو جستجو کنید یاکلمه افت ولتاژ در ریسه نواری رو جستجو کنید
سلام درخطوطی بشکل به اضافه میشود لاین را. روهم بیندازیم
قانون اهم و آمپر تو ریسه ها متفاوته یا شما دوست دارید بگید آمپر کمتری میکشه اگه ۱۸ وات یه ریسه ۲۴ ولتی مصرف داره میشه ۱/۳۳ آمپر نه یک آمپر
سلام درخطوطی بشکل به اضافه میشود لاین را. روهم بیندازیم
سلام لطفا سوال خودتون رو بیشتر توضیح دهید.
سلام سه تیکه لاین جدا ازهم داریم می شه از یک سویچینگ اسلیم استفاده کرد وبرای سیم کشی اون چه جوری چون سویچینگ دوتا ورودی بیشتر نداره
سلام ارادت ، بله میشه وات سوییچینگ چقدر هست متراژ هر ریسه و ولتاژ آن را بفرمایید تا دقیق راهنمایی کنم ، البته فاصله محل نصب سوییچینگ تا ریسه هم بفرمایید
سلام وقت شما بخیر ممنون از مطالب بسیار خوبی که سایت شما است من چند وقت پیش لاین نوری نصب کردم الان متوجه شدم کیوآرکدش رو اسکن کنم لینک دانلود اپش رو میده منتها اینترنت قطع هست و وارد سایتش نمیشه شما این اپ یا مشابهش رو ندارید در سایتتون آپلود کنید؟
url.cxw-chip.com/zhijia
سلام ارادت ، ممنون از نظر شما اگر ریسه ۳ حالته در لاین نوری استفاده کردید اپلیکیشن مورد نیاز در صفحه محصول درایور هاش موجود هست
مدل ریسه و نور استفاده شده در لاینر رو بفرمایید تا راهنمایی کنم تمامی اپلیکیشن های مورد نیاز در سایت موجود هست
